Stansning og ætse filter skærm

Name: Stansning og ætse filter skærm - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

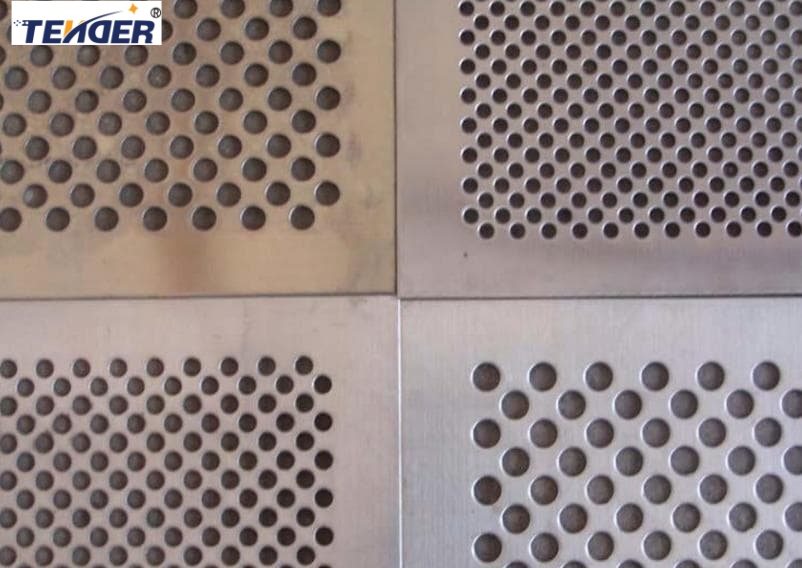

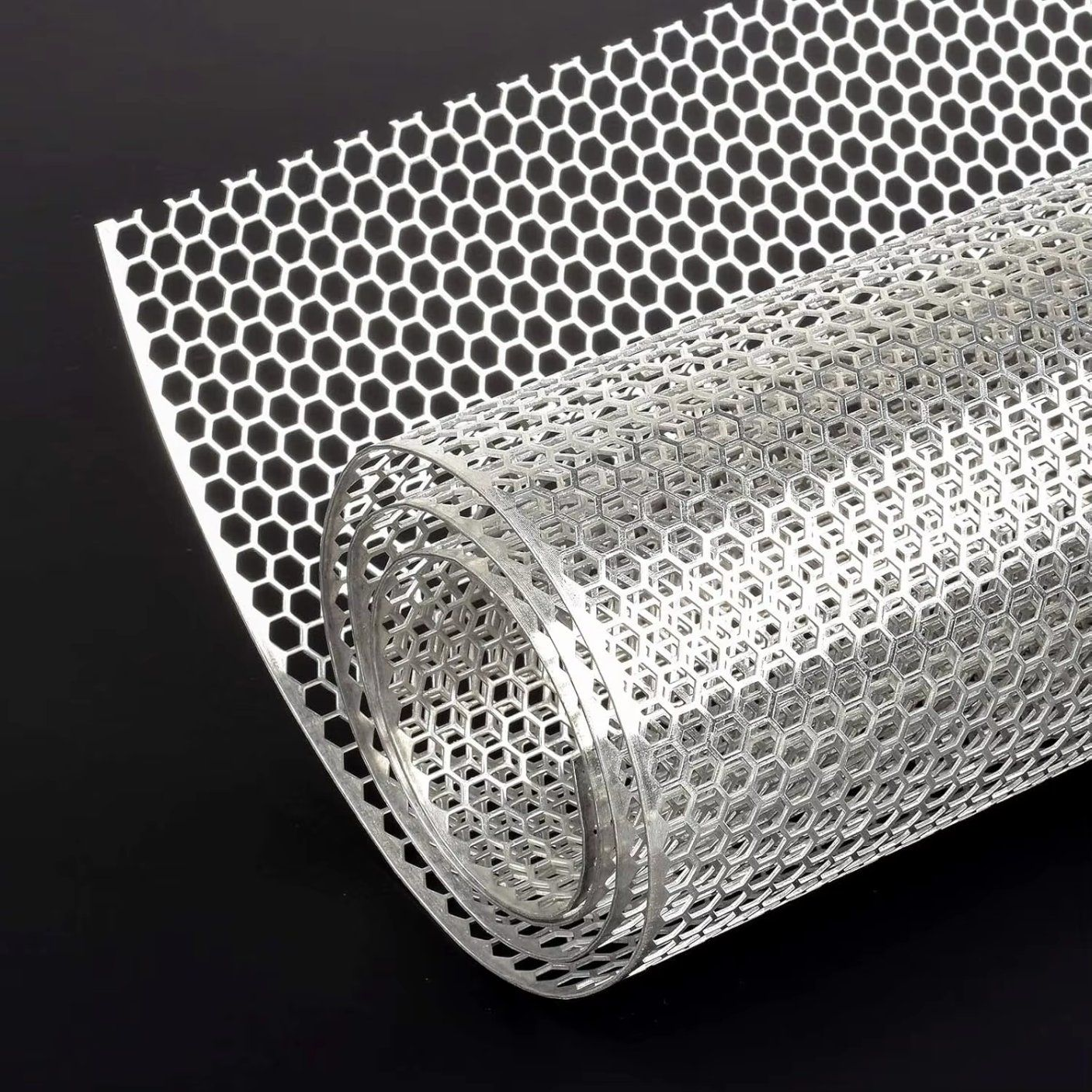

Stansende mesh -bestyrelse henviser til at slå forskellige former af huller på metalplader i et bestemt arrangement, såsom runde huller, firkantede huller, lange huller, diamanthuller, hexagonale huller osv., For at danne et metal mesh -kort med funktioner som åndbarhed, gennemsigtighed og filtrering.

Ætsning af meshplade er et metalnetark dannet ved overførsel af Pre -designede mønstre til en metaloverflade gennem kemisk korrosion og derefter korrodere udpegede områder til dannelse af metalnetark med mikroporer, meshhuller eller grafiske strukturer. Denne proces er normalt velegnet til metalplader med en tykkelse på 0,03 mm ~ 1,5 mm

Send Email Download

Produktbeskrivelse

Karakteristiske fordele

1. Høj præcision: i stand til at opnå en bearbejdningsnøjagtighed på ± 0,01 mm

2. Fleksibel hultype: kan designes med enhver form, densitet og arrangement

3. glatte kanter: ingen burrs, ingen deformation

4. ingen mekanisk stress: beskadiger ikke materialestrukturen

5. Masseproduktion: Velegnet til masseproduktion af produkter med høj konsistens

Fælles specifikationer

Parameterkategori	Beskrivelse	Fælles rækkevidde	Eksempel
Huldiameter	Diameter på perforeringerne	0,5 mm – 100 mm (almindelig: 1 mm, 2 mm, 5 mm, 10 mm)	Eksempel: 2 mm runde hul betyder, at hvert hul har en 2 mm diameter
Ark tykkelse	Tykkelse af metalpladen	0,3 mm – 10 mm (almindelig: 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm)	Tykkere plader tilbyder mere styrke, men er tungere og sværere at behandle
Pitch (midtafstand)	Afstand mellem centre med tilstødende huller	Typisk 1,5 – 3 × huldiameteren	Eksempel: 2 mm hul, 3 mm tonehøjde
Åbent område (porøsitet)	Procentdel af det samlede arkområde, der er åbent/perforeret	20% – 80%	Højere åbent område = bedre luftstrøm eller lysoverførsel
Hularrangement	Hullayoutmønster	Lige (90 °), forskudt (60 °), vandret eller lodret arrangement	Forskært layout giver bedre styrke og æstetik
Almindelige hulformer	Perforeringsgeometri	Rund, slids (aflang), firkantet, hexagonal, diamant, brugerdefineret design	Runde huller er de mest almindelige
Standardpladestørrelse	Dimensioner af et fuldt ark	Almindelige størrelser: 1000 × 2000mm1220 × 2440mm1250 × 2500mm1500 × 3000mm	Brugerdefinerede størrelser eller spoleforsyning tilgængelig på anmodning
Kantbehandling	Om kanterne er afgivet eller rullet	Ren kant, burr kant, rullet kant	Rullede kanter, der bruges til sikkerheds- eller designkrav
Materiel type	Base metalmaterialer	Rustfrit stål, kulstofstål, aluminium, kobber, titanium, galvaniseret stål, plast osv.	Forskellige materialer tilbyder forskellige niveauer af korrosionsbestandighed og styrke

Huldiameter	Pitch (midtafstand)	Tykkelse	Åbent område (ca.)	Hulform	Mønster
1	2	0.5	23%	Rund	60 ° forskudt
2	3	1	40%	Rund	Lige
3	5	1.2	33%	Rund	60 ° forskudt
5	8	1.5	37%	Rund	Lige
10	15	2	40%	Rund	Forskudt
0.5×5.0	8	1	32%	Slidset	Lige
10×10	14	1.5	50%	Firkant	Lige

Anvendelsesområde

Anvendelse	Foreslået specifikation
Ventilation / varmeafledning	Tynde lagner, højt åbent område (f.eks. 1 mm huller, 60% åbent område)
Screening / filtrering	Små huller, tætte mønstre (f.eks. 1,5 mm forskudte huller)
Maskinens beskyttelse	Tykkere ark med større huller (f.eks. 10 mm huller, 2 mm tykke)
Arkitektonisk dekoration	Brugerdefinerede huldesign, balance mellem æstetik og styrke
Akustiske paneler	Høj åbent område med små runde eller hexagonale huller

Metal Mesh Filter Screen til præcisionsfiltreringsapplikationer

Denne stans- og ætsefilterskærm kombinerer præcisionsperforering med ætsede mikrostrukturer. Ideel som en metalmaskefilterskærm eller trådmaskefilterskærm, sikrer den fin partikelseparation i kompakte miljøer. Fremstillet af filter mesh rustfrit stål for holdbarhed og korrosionsbestandighed.

Stansning og ætse filter skærm til høj præcision filtrering

Vores stansnings- og ætsningsfilterskærm er konstrueret til fin og ensartet filtrering i industrier, der kræver høj præcision og kompakt design. Ved at integrere stansningsteknikker med avanceret kemisk ætsning giver denne metalnetfilterskærm en ekstraordinær dimensionel nøjagtighed, mikro-aperturstyring og konsistente strømningsegenskaber.

Denne skærm er lavet af filtermesh rustfrit stål og tilbyder fremragende korrosionsbestandighed, høj temperaturtolerance og mekanisk styrke. Det er velegnet til brug i rumfart, brændstofsystemer, medicinsk udstyr og kemisk behandling, hvor filtrering af ultra-fine partikler er kritisk. Det ætset mønster muliggør høj filtreringsnøjagtighed, mens den stansede struktur øger mekanisk understøttelse og permeabilitet.

Sammenlignet med vævede filtre skifter eller skifter ikke trådnetfilter i ætset form, hvilket sikrer stabil ydelse og længere levetid. Kombinationen af mikro-perforation og strukturel ætsning minimerer også trykfald og giver mulighed for brugerdefinerede design, hvilket gør det tilpasningsdygtigt til en lang række udstyrsstørrelser og -krav.

Fås i ultratynde og små metalskærmfilterformater, dette produkt er ideelt til præcisions-konstruerede systemer. Vi tilbyder også sintrede mesh-skærmindstillinger til filtrering med høj tryk. Uanset om du opgraderer dit nuværende metalnetskærmfilter eller designer et nyt system, sikrer denne løsning pålidelighed og præcision.

Filter Mesh rustfrit stål skærm med stansning og ætsning teknologi

Vores filtermesh rustfrit stålskærm med kombineret stansning og ætsning er en alsidig opløsning til både grov og mikrofiltrering. Ved at anvende avanceret stansning og ætsningsfilterskærmteknologi leverer vi produkter med ultra-fine præcision, hvilket gør dem ideelle til følsomme filtreringsopgaver i kompakte eller højtydende systemer.

Dette metalmesh-skærmfilter er fremstillet af rustfrit stål af høj kvalitet, hvilket sikrer korrosionsbestandighed, termisk stabilitet og strukturel integritet under barske forhold. I modsætning til standardvævet trådnet, tilbyder de ætset åbninger ensartede strømningsstier og eliminerer flot eller skiftende, mens de stansede huller giver strukturel forstærkning og forbedrede strømningshastigheder.

Almindeligt anvendt i brændstofinjektorer, luftdiffusorer, mikroelektronik og filtreringsenheder, det lille metalskærmfilter sikrer høj-nøjagtighedsydelse selv i begrænset plads. Uanset om det bruges til flydende, luft eller gasfiltrering, opretholder den effektivitet og stabilitet på tværs af udvidede cyklusser.

For ekstra holdbarhed og multikagsbeskyttelse tilbyder vi indstillinger som sintrede mesh-skærmstrukturer-især egnet til højtryks- eller højtemperatursystemer. Den ætsede stansede hybridskærm kan fremstilles i flade ark, diske, rør eller brugerdefinerede profiler, hvilket gør det tilpasningsdygtigt til en lang række applikationer.

Vores trådnetfilterskærmteknologi leverer fordelene ved præcis slotstyring, minimal tilstopning og reduceret vedligeholdelse. Vælg vores stansnings- og ætsefilterskærm til en næste generations filtreringsløsning, der kombinerer præcision, styrke og alsidighed i et kompakt design.
